主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ24mm 行星減速箱（PD版）
概述

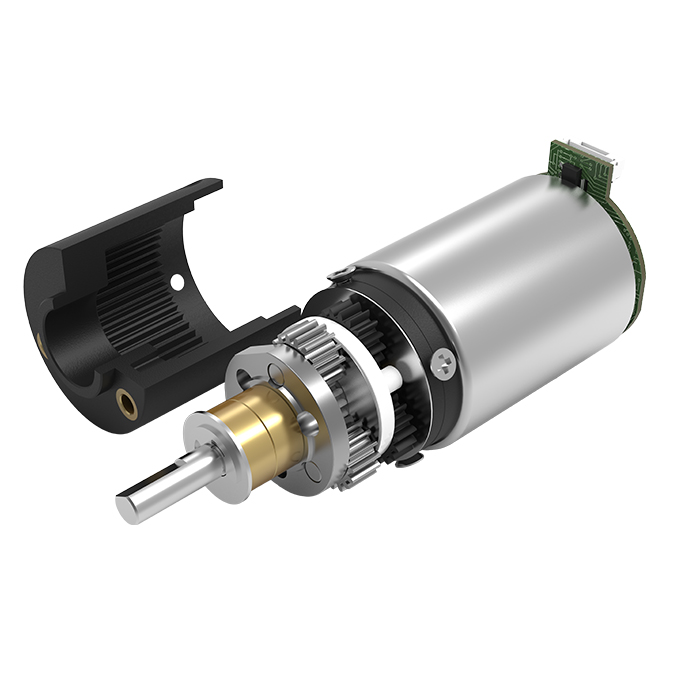

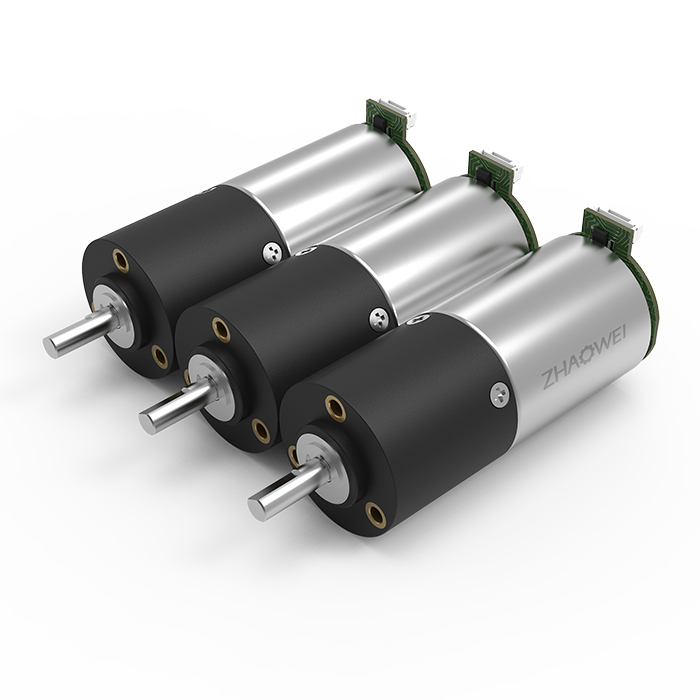

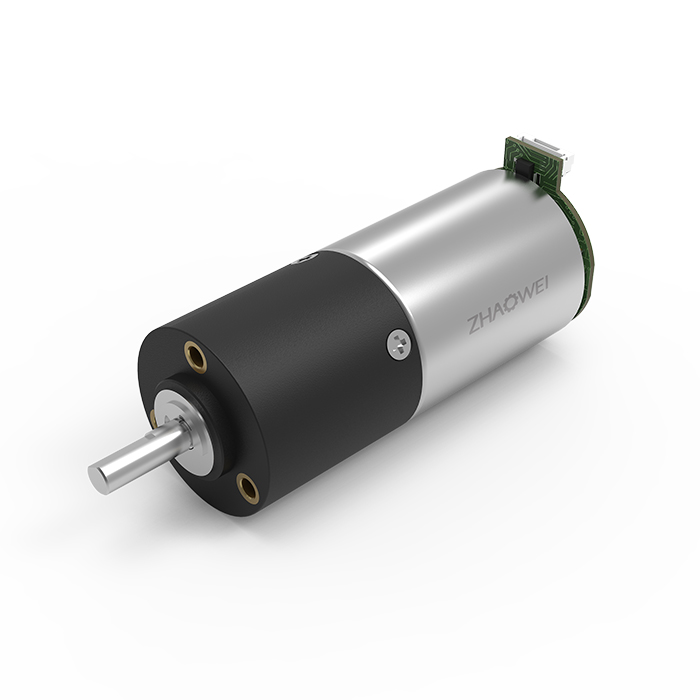

Φ24mm 行星減速箱（PD版）

產品型號：ZWBPD024024

直徑：24

長度：17.5~38.7

傳輸功率(W)：20

額定容許力矩(Nm)：1.5

環境溫度（℃）：-30~+100

輸出端軸承：滑動軸承/滾動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、6 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率（W） 20 20 20 20
最大瞬時傳輸功率（W） 30 30 30 30
額定容許力矩（Nm） 1.5 1.5 1.5 1.5
最大瞬時轉矩(Nm) 4.5 4.5 4.5 4.5
最大效率(%) 87 68 58 50
空載平均空回(°) 3 3 3 3
最大軸向動態載荷（N） 300 300 300 300
最大徑向載荷（離法蘭4mm處）(N) 100 100 100 100
齒輪箱長度L1(mm) 17.5 24.5 31.5 38.7
重量（G） 68 76 82 92

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBPD024024-4 12.0 1460 70 1259 215 74 7.2 48.3 15000 45000 4 17.5
ZWBPD024024-6 12.0 973 70 839 215 111 10.9 15000 45000 6
ZWBPD024024-16 12.0 365 75 315 215 248 24.4 55.3 15000 45000 16 24.5
ZWBPD024024-24 12.0 243 75 210 215 373 36.5 15000 45000 24
ZWBPD024024-36 12.0 162 75 140 215 559 54.8 15000 45000 36
ZWBPD024024-64 12.0 91 75 79 220 835 81.8 62.3 15000 45000 64 31.5
ZWBPD024024-96 12.0 61 75 52 220 1144 112.2 15000 45000 96
ZWBPD024024-144 12.0 41 75 35 220 1878 184.1 15000 45000 144
ZWBPD024024-216 12.0 27 75 23 220 2817 276.2 15000 45000 216
ZWBPD024024-256 12.0 23 80 20 220 2804 275.0 69.5 15000 45000 256 38.7
ZWBPD024024-384 12.0 15 80 13 220 4206 412.5 15000 45000 384
ZWBPD024024-576 12.0 10 80 9 220 6309 618.7 15000 45000 576
ZWBPD024024-864 12.0 7 80 6 220 9464 928.1 15000 45000 864
ZWBPD024024-1296 12.0 5 80 4 220 12000 1176.8 15000 45000 1296
*注：以上具體參數可根據客戶要求定制。

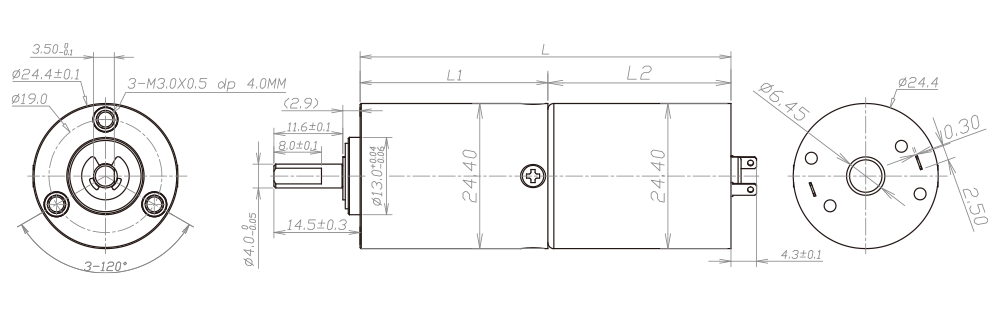

設計圖紙
