主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ24mm 行星減速箱(MD版)
概述

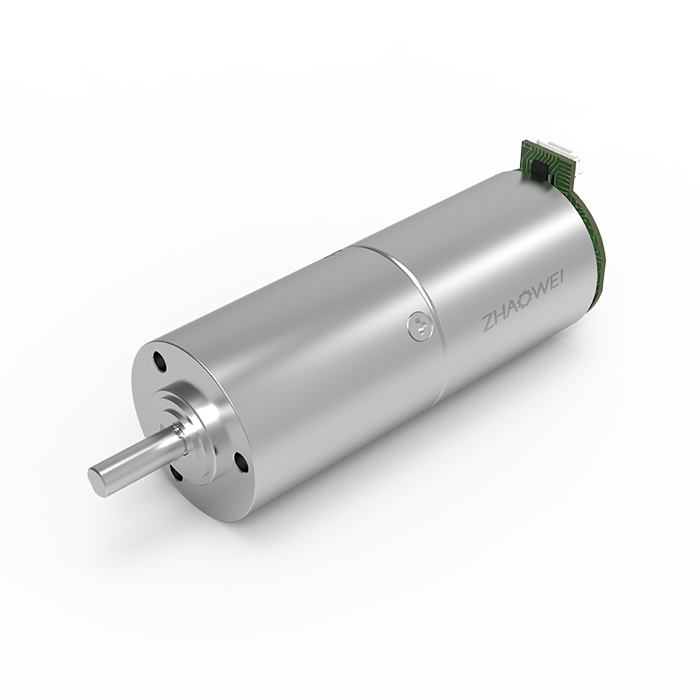

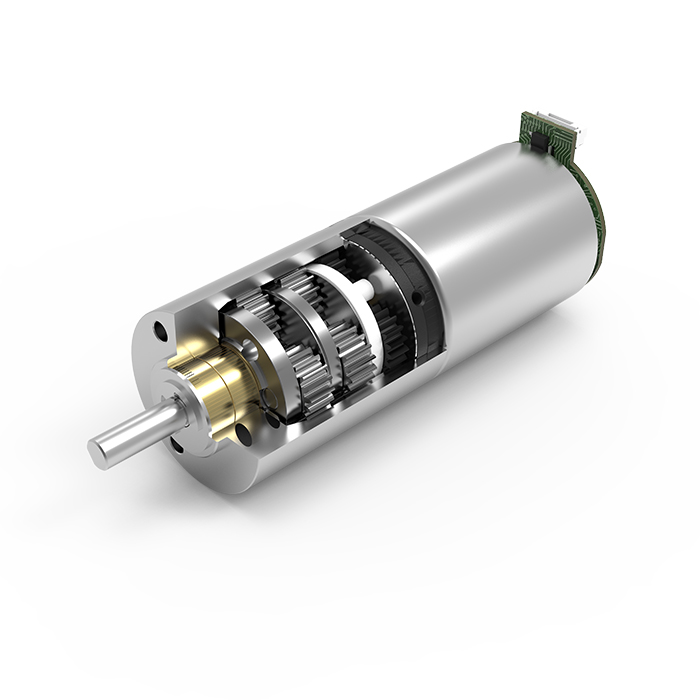

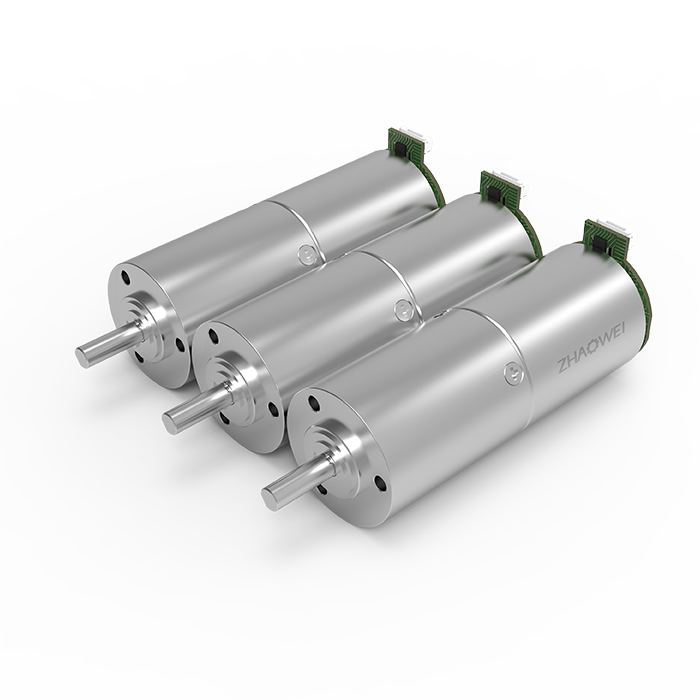

Φ24mm 行星減速箱(MD版)

產品型號:ZWBMD024024

直徑(mm):24

長度(mm):19~39

傳輸功率(W):30

額定容許力矩(Nm):2

環境溫度(℃): -30~+100

輸出端軸承:滑動軸承/滾動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、6 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率(W) 30 30 30 30
最大瞬時傳輸功率(W) 40 40 40 40
額定容許力矩(Nm) 2.0 2.0 2.0 2.0
最大瞬時轉矩(Nm) 6.0 6.0 6.0 6.0
最大效率(%) 87 68 58 50
空載平均空回(°) 3 3 3 3
最大軸向動態載荷(N) 300 300 300 300
最大徑向載荷(離法蘭4mm處)(N) 100 100 100 100
齒輪箱長度L1(mm) 19 25 31 39
重量(G) 90 101 112 125

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBMD024024-4 12 1459.803922 70 1258.75 215 73.92 7.2493344 49.8 20000 60000 4 19
ZWBMD024024-6 12 973.2026144 70 839.1666667 215 110.88 10.8740016 20000 60000 6
ZWBMD024024-16 12 364.9509804 75 314.6875 215 248.3712 24.35776358 55.8 20000 60000 16 25
ZWBMD024024-24 12 243.3006536 75 209.7916667 215 372.5568 36.53664538 20000 60000 24
ZWBMD024024-36 12 162.2004357 75 139.8611111 215 558.8352 54.80496806 20000 60000 36
ZWBMD024024-64 12 91.2377451 75 78.671875 220 834.527232 81.84208564 61.8 20000 60000 64 31
ZWBMD024024-96 12 60.8251634 75 52.44791667 220 1144.44 112.2352308 20000 60000 96
ZWBMD024024-144 12 40.55010893 75 34.96527778 220 1877.686272 184.1446927 20000 60000 144
ZWBMD024024-216 12 27.03340595 75 23.31018519 220 2816.529408 276.217039 20000 60000 216
ZWBMD024024-256 12 22.80943627 80 19.66796875 220 2804.0115 274.9894078 69.8 20000 60000 256 39
ZWBMD024024-384 12 15.20629085 80 13.11197917 220 4206.017249 412.4841116 20000 60000 384
ZWBMD024024-576 12 10.13752723 80 8.741319444 220 6309.025874 618.7261675 20000 60000 576
ZWBMD024024-864 12 6.758351489 80 5.827546296 220 9463.538811 928.0892512 20000 60000 864
ZWBMD024024-1296 12 4.505567659 80 3.885030864 220 14195.30822 1392.133877 20000 60000 1296
*注:以上具體參數可根據客戶要求定制。

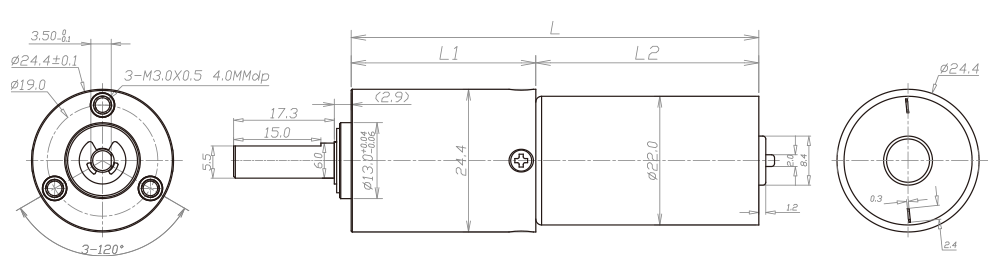

設計圖紙

熱門產品查看更多

  •  ZWBMD003003

      直徑3.4mm

      長度6~10.5mm

      額定容許力矩0.005NM

    查看詳情
  •  ZWBMD004004

      直徑4.3mm

      長度6.17~10.72mm

      額定容許力矩0.015NM

    查看詳情
  •  ZWBMD006006

      直徑6mm

      長度9.7~16.9mm

      額定容許力矩0.025NM

    查看詳情

資料下載

Φ24mm 行星減速箱(MD版)規格書
