主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ10mm 行星減速箱(MD版)
概述

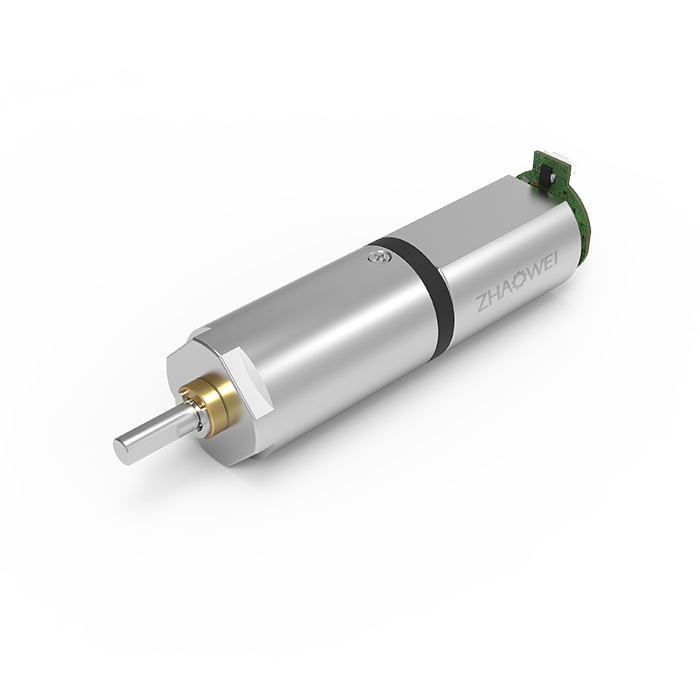

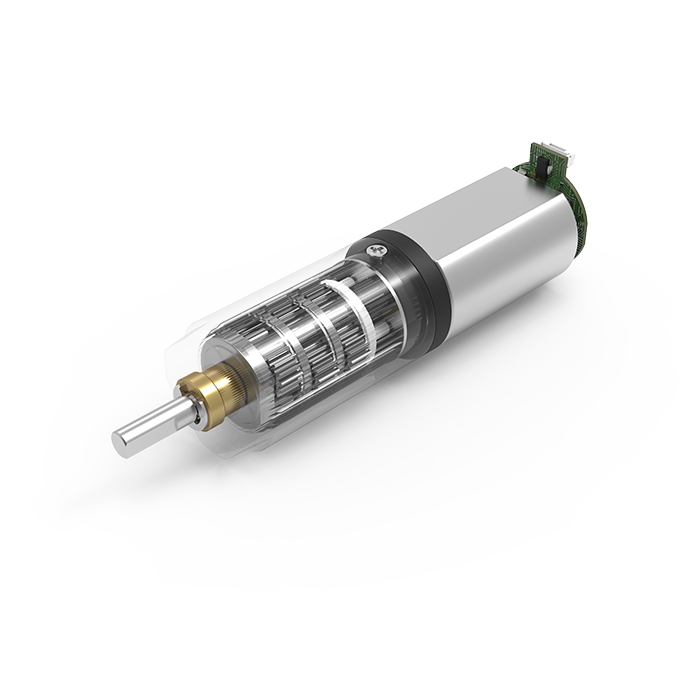

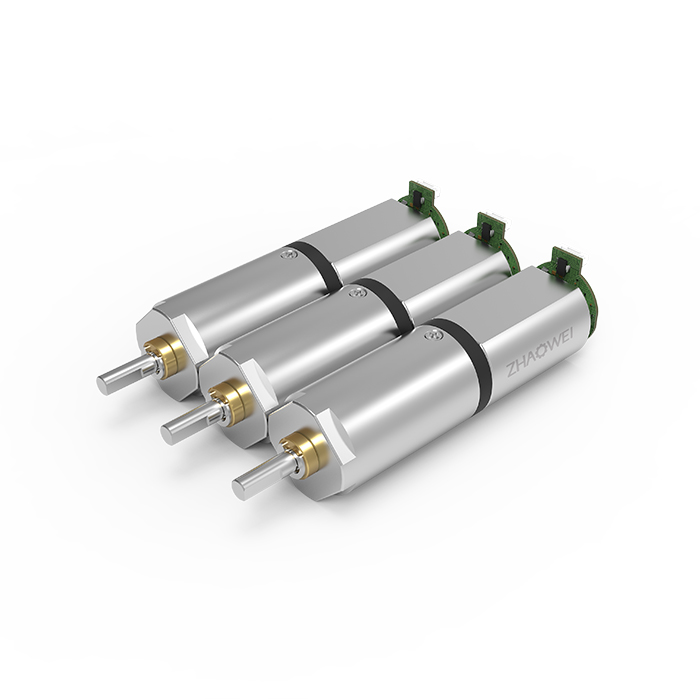

Φ10mm 行星減速箱(MD版)

產品型號:ZWBMD010010

直徑(mm):10

長度(mm):9.7~19

傳輸功率(W):0.2

額定容許力矩(Nm):0.2

環境溫度(℃): -20~+85

輸出端軸承:滑動軸承/滾動軸承

減速箱技術數據

級數 2 3 4
減速比 13、19、28 46、69、102、151 168、249、368、546、809
最大傳連續輸功率(W) 0.2 0.2 0.2
最大瞬時傳輸功率(W) 0.5 0.5 0.5
額定容許力矩(Nm) 0.2 0.2 0.2
最大瞬時轉矩(Nm) 0.6 0.6 0.6
最大效率(%) 76 66 57
空載平均空回(°) 2.5 2.5 2.5
最大軸向動態載荷(N) 2 2 2
最大徑向載荷(離法蘭4mm處)(N) 7 7 7
齒輪箱長度L1(mm) 12.8 15.9 19
重量(G) 10 10 10

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBMD010010-3 3 4318.18 120 3625.00 215 6.40 0.63 24.7 2000 6000 4 9.7
ZWBMD010010-5 3 2878.79 120 2416.67 215 9.60 0.94 2000 6000 6
ZWBMD010010-13 3 1328.67 130 1115.38 215 16.64 1.63 27.8 2000 6000 13 12.8
ZWBMD010010-19 3 909.09 130 763.16 215 24.32 2.39 2000 6000 19
ZWBMD010010-28 3 616.88 130 517.86 215 35.84 3.51 2000 6000 28
ZWBMD010010-46 3 375.49 140 315.22 215 38.81 3.81 30.9 2000 6000 46 15.9
ZWBMD010010-69 3 250.33 140 210.14 215 58.22 5.71 2000 6000 69
ZWBMD010010-102 3 169.34 140 142.16 215 86.06 8.44 2000 6000 102
ZWBMD010010-151 3 114.39 140 96.03 215 127.41 12.49 2000 6000 151
ZWBMD010010-168 3 98.34 140 86.31 220 106.31 10.43 34 2000 6000 168 19
ZWBMD010010-249 3 66.35 140 58.23 220 157.57 15.45 2000 6000 249
ZWBMD010010-368 3 44.90 140 39.40 220 232.88 22.84 2000 6000 368
ZWBMD010010-546 3 30.26 140 26.56 220 345.52 33.88 2000 6000 546
ZWBMD010010-809 3 20.42 140 17.92 220 511.95 50.21 2000 6000 809
*注:以上具體參數可根據客戶要求定制。

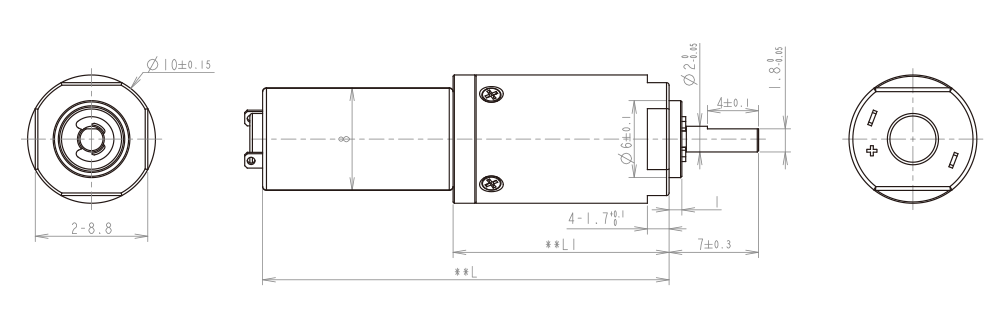

設計圖紙
