主頁 > 產品中心 > 微型減速箱 > 行星減速箱(高性能版) > Φ32mm 行星減速箱(SMD系列)
概述

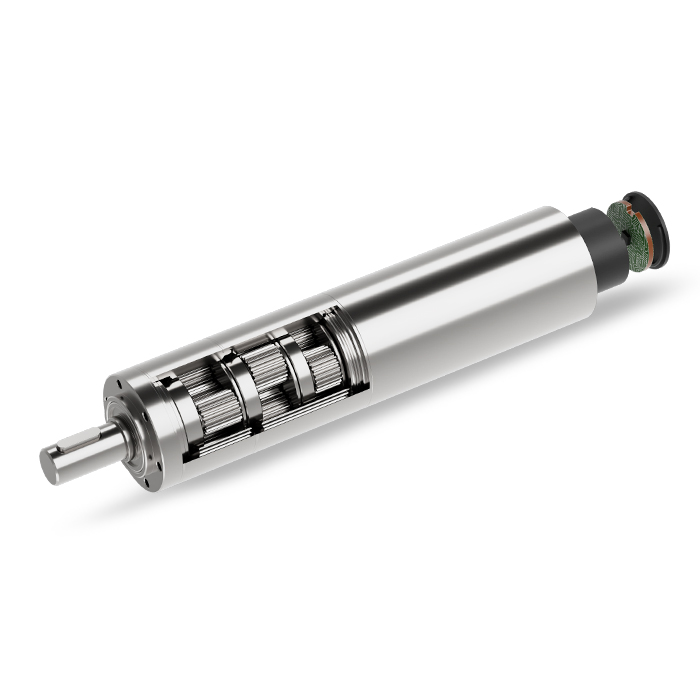

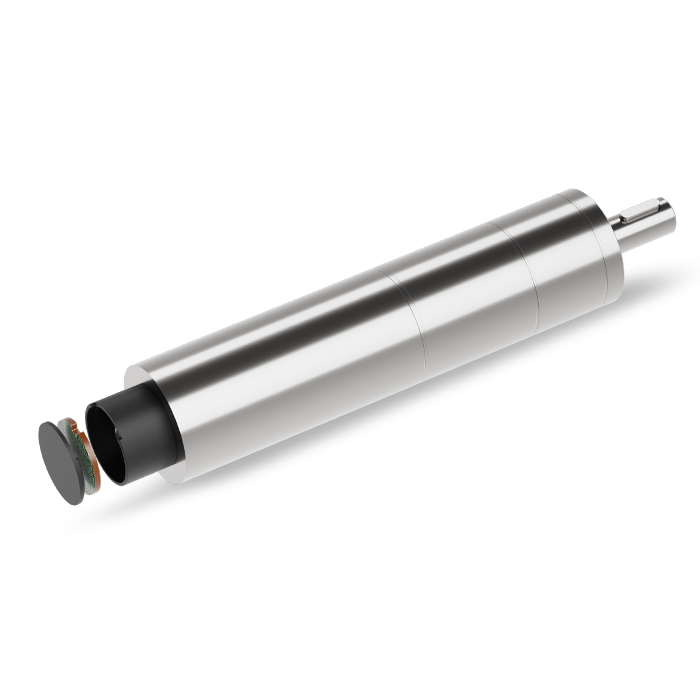

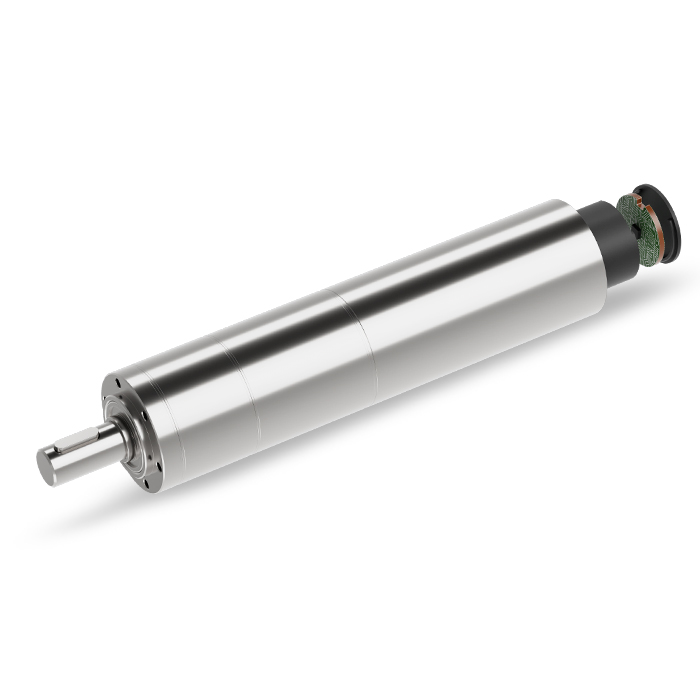

Φ32mm 行星減速箱(SMD系列)

型號:ZWSMD032032

直徑:32

長度:32~77

最大傳輸功率(W) :242

最大連續轉矩(Nm):12.6

最高連續輸入轉速:6000

環境溫度(℃) :-40~+100

輸出端軸承:滾珠軸承

* 該齒輪箱可根據客戶要求定制,并與對應電機整體出售。

減速箱技術數據

級數 1 2 3 4
減速比 3.9,5.3 16,21,26,28,35 62,83, 103,111, 138,150, 172,186, 231 243,326,406, 439,546,590, 679,734,794, 913,987,1135,
1227,1526
最大傳連續輸功率(W) 242 160 70 25
最大瞬時傳輸功率(W) 300 160 85 30
最大連續轉矩(Nm) 2.2 4.8 10.4 12.6
最大瞬時轉矩(Nm) 2.7 6 13 16
最高連續輸入轉速 6000 6000 6000 6000
最高瞬時輸入轉速 7500 7500 7500 7500
最大效率(%) 96 93 90 87
空載平均空回(°) 0.4 0.7 0.8 0.8
最大軸向動態載荷(N) 110 110 110 110
最大徑向載荷(離法蘭4mm處)(N) 150 200 250 250
齒輪箱長度L1(mm) 32 47 62 77
重量(G) 167 231 287 350

推薦型號

型號 額定電壓
(V)
空載數據 負載數據 總長 齒輪箱額定容許力矩(NM) 齒輪箱瞬間容許力矩(NM) 減速比 減速箱長 L1(mm)
空載轉速 空載
電流(mA max)
負載
轉速
負載
電流(A Max)
轉矩(N.m)
ZWSMD032032-3.9-X 24.0 1286 150 1051 1.0 0.097 74.0 2.2 2.7 3.9 32.0
ZWSMD032032-5.3-X 24.0 1068 150 774 1.0 0.132 5.3
ZWSMD032032-16-X 24.0 363 150 263 1.0 0.377 87.5 4.8 6.0 16 45.5
ZWSMD032032-21-X 24.0 270 150 196 1.0 0.507 21
ZWSMD032032-26-X 24.0 217 150 157 1.0 0.630 26
ZWSMD032032-28-X 24.0 201 150 146 1.0 0.681 28
ZWSMD032032-35-X 24.0 162 150 117 1.0 0.847 35
ZWSMD032032-62-X 24.0 92 150 67 1.0 1.439 103.5 10.4 13.0 62 61.5
ZWSMD032032-83-X 24.0 68 150 50 1.0 1.935 83
ZWSMD032032-103-X 24.0 55 150 40 1.0 2.406 103
ZWSMD032032-111-X 24.0 51 150 37 1.0 2.602 111
ZWSMD032032-138-X 24.0 41 150 30 1.0 3.236 138
ZWSMD032032-150-X 24.0 38 150 27 1.0 3.500 150
ZWSMD032032-172-X 24.0 33 150 24 1.0 4.023 172
ZWSMD032032-186-X 24.0 30 150 22 1.0 4.351 186
ZWSMD032032-231-X 24.0 25 150 18 1.0 5.410 231
ZWSMD032032-243-X 24.0 23 150 17 1.0 5.490 117.5 12.6 16.0 243 75.5
ZWSMD032032-326-X 24.0 17 150 13 1.0 7.383 326
ZWSMD032032-406-X 24.0 14 150 10 1.0 9.180 406
ZWSMD032032-439-X 24.0 13 150 9 1.0 9.929 439
ZWSMD032032-546-X 24.0 10 150 8 1.0 12.345 546
ZWSMD032032-590-X 24.0 10 150 8 1.0 12.600 590
ZWSMD032032-679-X 24.0 8 150 7 1.0 12.600 679
ZWSMD032032-734-X 24.0 8 150 7 1.0 12.600 734
ZWSMD032032-794-X 24.0 7 150 6 1.0 12.600 794
ZWSMD032032-913-X 24.0 6 150 5 1.0 12.600 913
ZWSMD032032-987-X 24.0 6 150 5 1.0 12.600 987
ZWSMD032032-1135-X 24.0 5 150 4 1.0 12.600 1135
ZWSMD032032-1227-X 24.0 5 150 4 1.0 12.600 1227
ZWSMD032032-1526-X 24.0 4 150 3 1.0 12.600 1526
*注:以上具體參數可根據客戶要求定制。

設計圖紙

熱門產品查看更多

  •  ZWSMD006006

      最大傳輸功率0.63W

      最大連續轉矩0.03Nm

      最高連續輸入轉速40000rpm

    查看詳情
  •  ZWSMD008008

      最大傳輸功率0.84W

      最大連續轉矩0.1Nm

      最高連續輸入轉速12000rpm

    查看詳情
  •  ZWSMD010010

      最大傳輸功率1.6W

      最大連續轉矩0.15Nm

      最高連續輸入轉速12000rpm

    查看詳情

資料下載

Φ32mm 行星減速箱(SMD系列)規格書
