主頁 > 產品中心 > 微型減速箱 > 行星減速箱(高性能版） > Φ19mm 行星減速箱（SMD系列）
概述

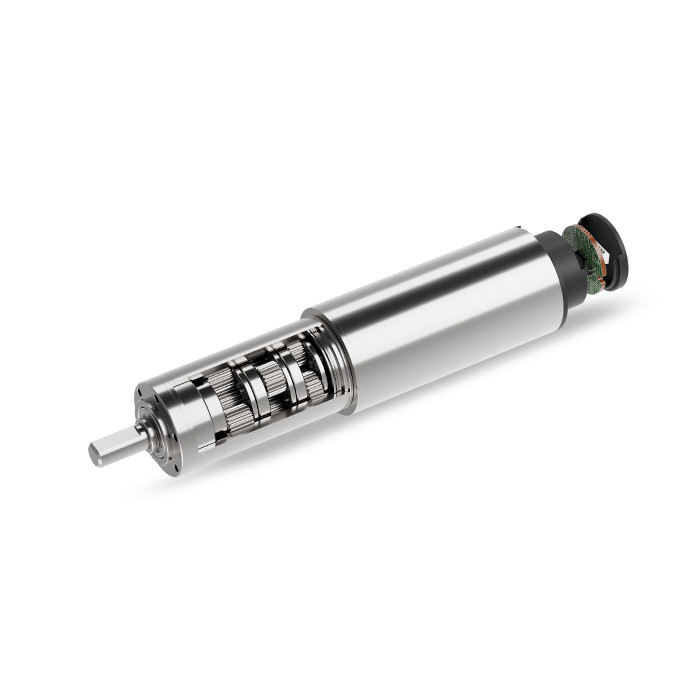

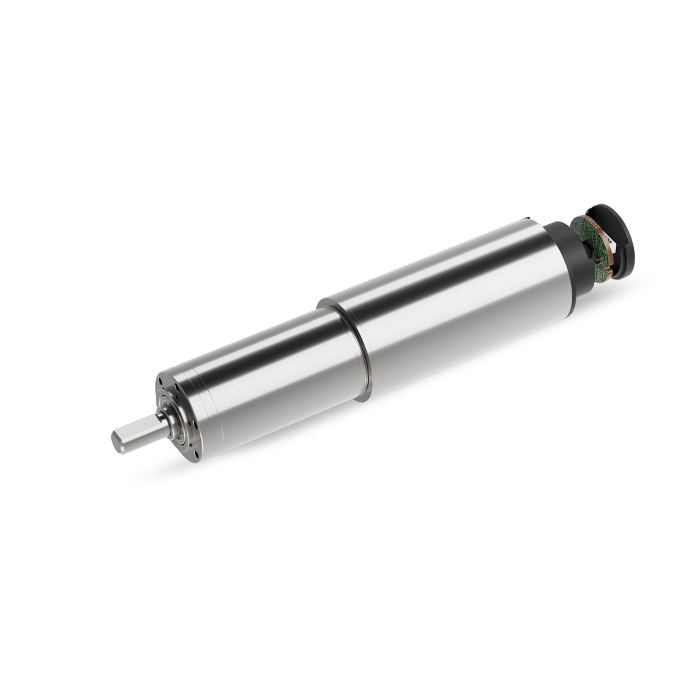

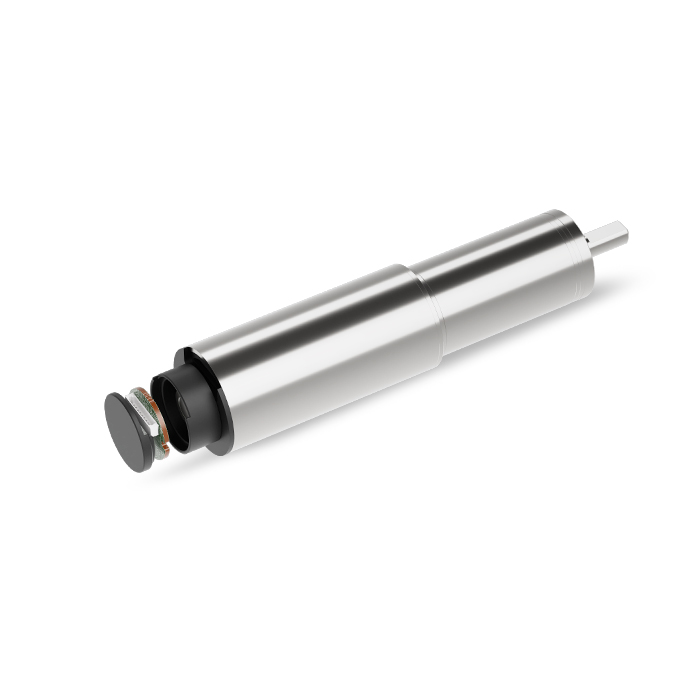

Φ19mm 行星減速箱（SMD系列）

型號：ZWSMD019019

直徑（mm）：19

長度（mm）：29.9~41

最大傳輸功率（W） ：15

最大連續轉矩（Nm）：2

最高連續輸入轉速（rpm）：14000

環境溫度（℃) ：-30~+100

輸出端軸承：滾珠軸承

* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。

減速箱技術數據

級數 2 3 4
減速比 16,21, 26,28, 35 62,83, 103,111, 138,150, 172,186,? 231 243,326,406, 439,546,590, 679,734,794, 913,987,1135, 1227,1526
最大傳連續輸功率（W） 15 7 2
最大瞬時傳輸功率（W） 19 9 3
最大連續轉矩(Nm) 0.9 1.6 2
最大瞬時轉矩(Nm) 1.15 2 2.5
最高連續輸入轉速(rpm) 10000 12000 14000
最高瞬時輸入轉速(rpm) 12500 15000 17500
最大效率(%) 80 70 60
空載平均空回(°) 0.7 0.7 0.7
最大軸向動態載荷（N） 40 40 40
最大徑向載荷（離法蘭4mm處）(N) 100 120 120
齒輪箱長度L1(mm) 29.9 37 41
重量（G） 40.2 60.2 62.2

推薦型號

型號 額定電壓
(V)		 空載數據 負載數據 總長(mm) 齒輪箱額定容許力矩(NM) 齒輪箱瞬間容許力矩(NM) 減速比 減速箱長 L1(mm)
空載轉速（rpm） 空載電流（mA max） 負載
轉速（rpm）		 負載
電流（A Max）		 轉矩（N.M）
ZWSMD019019-16 12 513 200 331 1.5 0.126 60.9 0.9 1.15 16 29.9
ZWSMD019019-21 12 390 200 252 1.5 0.165 21
ZWSMD019019-26 12 315 200 204 1.5 0.204 26
ZWSMD019019-28 12 293 200 189 1.5 0.220 28
ZWSMD019019-35 12 234 200 151 1.5 0.275 35
ZWSMD019019-44 12 186 200 120 1.5 0.345 44
ZWSMD019019-62 12 132 250 85 1.6 0.426 68 1.6 2 62 37
ZWSMD019019-83 12 99 250 64 1.6 0.570 83
ZWSMD019019-103 12 80 250 51 1.6 0.707 103
ZWSMD019019-111 12 74 250 48 1.6 0.762 111
ZWSMD019019-138 12 59 250 38 1.6 0.948 138
ZWSMD019019-150 12 55 250 35 1.6 1.030 150
ZWSMD019019-172 12 48 250 31 1.6 1.181 172
ZWSMD019019-186 12 44 250 28 1.6 1.277 186
ZWSMD019019-231 12 35 250 23 1.6 1.586 231
ZWSMD019019-243 12 34 250 22 1.6 1.600 243
ZWSMD019019-326 12 25 300 16 1.7 2.500 72 2 2.5 326 41
ZWSMD019019-406 12 20 300 13 1.7 2.500 406
ZWSMD019019-439 12 19 300 12 1.7 2.500 439
ZWSMD019019-546 12 15 300 10 1.7 2.500 546
ZWSMD019019-590 12 14 300 9 1.7 2.500 590
ZWSMD019019-679 12 12 300 8 1.7 2.500 679
ZWSMD019019-734 12 11 300 7 1.7 2.500 734
ZWSMD019019-794 12 10 300 7 1.7 2.500 794
ZWSMD019019-913 12 9 300 6 1.7 2.500 913
ZWSMD019019-987 12 8 300 5 1.7 2.500 987
ZWSMD019019-1135 12 7 300 5 1.7 2.500 1135
ZWSMD019019-1227 12 7 300 4 1.7 2.500 1227
ZWSMD019019-1526 12 5 300 3 1.7 2.500 1526
*注：以上具體參數可根據客戶要求定制。
